진제 IOT 터치판넬HMI
(WiFi 지원)
TS5L 시리즈 (10.1”, 7”)
상품 제원
모델 |
TS5L-700 |
TS5L-1000 |
|
특징 |
화면크기 |
7” |
10.1” |
타입 |
16.77 million colors |
||
해상도 |
800*480 |
1024*600 |
|
밝기 |
200 cd/m2 |
||
터치방식 |
4선식 저항막 방식 |
||
수명 |
50000 시간, 주의온도 25도, 24시간 동작 |
||
프로세서 |
Cortex-A8 600MHz |
||
메모리 |
128MB |
||
인터페이스 |
COM1 포트 |
RS232/RS485 |
|
COM2 포트 |
RS232/RS485/RS422 |
||
Ethernet 포트 |
표준 RJ45, 10/100M |
||
USB-A 포트 |
메모리 Disk 포트 |
||
USB-B 포트 |
USB 다운로드 포트, 표준 USB 2.0 |
||
4G |
옵션 |
||
WiFi |
옵션 |
||
전기적 특성 |
입력 전압 |
DC24V(전압범위: DC22~DC26 V) |
|
전력 |
5W |
8W |
|
허용 순시전력 |
10ms 미만(실제 파워 손실은 1초 미만) |
||
내전압 |
AC1000V, 10mA, 1분 미만 |
||
절연저항 |
DC500V 이상, 100MA |
||
환경 |
동작온도 |
0~50도 |
|
저장온도 |
-20~60도 |
||
주변습도 |
10%RH~90%RH(이슬이 맺히지 않을 것) |
||
진동 |
10~25Hz (X,Y,Z 각 방향 30분간 2G) |
||
간섭방지 |
전압노이즈 : 1500Vp-p, 펄스폭1us, 1분간 |
||
주변공기 |
부식성 가스가 없을 것 |
||
방수등급 |
전면부 IP65 |
||
방열방식 |
자연 공기순환식 |
||

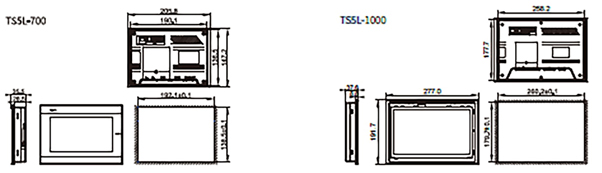

판넬구성 |
외부사이즈 |
205.8 x 147.2 x 35.5 |
277.0 x 191.7 x 37.6 |
커팅 사이즈 |
192.1 x 138.5 (±0.1) |
260.2 x 179.7 (±0.1) |
