적용 가능 모터(KW)

0.75

1.5

2.2

0.75

1.5

2.2

3.7

5.5

입력 정격 전류(A)

5.6

9.3

12.7

3.4

5.0

5.8

10.5

14.6

전원 용량(KVA)

1.5

3.0

4.5

1.5

3.5

4.5

5.9

8.9

출력 정격 전류 (A)

4.0

7.0

9.6

2.1

3.8

5.1

9.0

13.0

3상 380V: 3상 380V, 50Hz/60Hz
220V: 단상 220V, 3상 220V, 50Hz/60Hz

-15%~+15%, 전압 불균형률<3%

0~입력 전압

0~500Hz

비동기

센서리스 벡터 제어 (SVC)

V/F 제어 (VVF)

±0.5%

±1%

±0.3%

±0.5%

1: 100

1: 50

0.5Hz: 150%

1.0Hz: 150%

±10% of 정격 토크

//

≤20ms

//

SVC: 150% 정격 전류 53s, 1s의 경우 180% 정격 전류
VF: 150% 정격 전류: 74s

저주파 동작 모드 : 0.01Hz
고주파 동작모드 : 0.1Hz

디지털 설정: 0.01Hz,
아날로그 설정 : 최대 주파수×0.025%

최대 4채널 디지털 입력 X, 1채널 아날로그 입력 (0~10V/0~20mA)

1채널 디지털 출력 지원, 1채널 아날로그 출력(0~10V/0~20mA),
1채널 릴레이 출력(NO 1쌍, NC 1쌍)

통신 설정(Modbus, CAN open, EtherCAT), 조작 패널 설정, 단말 설정

통신 설정(Modbus, CAN open, EtherCAT), 조작 패널 설정, 단말 설정, 아날로그 AI 설정,
다중 속도 설정, 단순 PLC 설정, PID 설정, 주, 보조 설정

주파수 주 및 보조 운전, 역방향 억제, 토크 부스트, 9가지 V/F 커브 설정, 5가지 AI 커브 설정,
가속 및 감속 커브 설정, 단자 지연 및 필터링, 단자 다기능 입출력, DC 제동, 에너지 소비 제동, 인치 운전, 16가지 속도 구간, 내장 2개의 PID 채널, 속도 추적 재시작, 캐리어 변조, 장애 기록, 장애 자체 리셋,
예비 들뜸 시작, 30가지 사용자 정의 파라미터 그룹

반송파 변조, 토크 제어, 모터 자동 조정, 전류 제한 제어, 과전압 제어, 전압 제어, 속도 추적, 드룹 제어,
진동 억제, 과전압 및 과전류 정지 제어,
자동전압조절(AVR), 자동에너지절약운전 등

전원 온 모터 단락 감지, 입출력 위상 손실 보호, 과전류 보호, 과전압 보호, 전압 보호, 과열 보호,
과부하 보호, 부하 보호, 과전류 및 전압 정지 보호, 릴레이 닫힘 보호, 단자 보호, 순간 정전 논스톱 등

내장 제동 장치(표준), 외부 브레이크 저항 연결 가능

18.5kw 이상은 DC 원자로 내장형

주파수 변환기가 감속하면 회생 에너지를 공유하고 제동 능력을 향상시키며 에너지 절약의 목적을 달성하고 저항에 필요한 추가 공간과 비용을 절약합니다

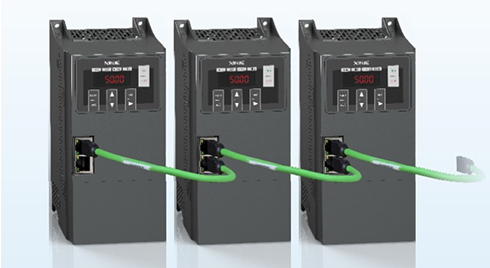

메인 유닛 Modbus, 확장형 EtherCAT 및 CAN 개방

차동 입력 인코더, OC 입력 인코더 및 레졸버 변압기

LCD 디스플레이, 파라미터 설정, 상태 모니터링, 파라미터 복사, 장애 분석 및 위치, 프로그램 다운로드,
파라미터 대용량 저장

순간적인 정전 시 부하 피드백 에너지는 전압의 감소를 보상하고 인버터를 짧은 시간 동안 가동시킵니다

타이밍컨트롤기능 : 시간범위는 0.1Min~6500.0Min

두 개의 모터 파라미터 세트가 두 개의 모터의 스위칭 제어를 실현할 수 있습니다

복합기능단자 X는 51종, Y는 42종, AO는 19종의 논리기능선택이 가능하여
일반적인 인버터 제어기능 요구사항을 충족합니다

사용자가 인버터 파라미터를 연속적으로 읽고 쓸 수 있어 편리합니다

풍부한 백그라운드 모니터링 기능으로 현장 데이터 수집 및 디버깅에 편리함

설정 주파수, 출력 주파수, 출력 전압, 출력 전류, 입력 및 출력 상태 및 기타 파라미터를 표시할 수 있습니다

키의 부분 또는 전체 잠금을 실현하여 잘못된 트리거링을 방지합니다

표준 LED 단일 디스플레이 숫자 키보드, 옵션 LCD 영어 디스플레이 키보드(파라미터 다운로드)

LCD 키보드

직사광선, 먼지, 부식성 가스, 가연성 가스, 오일 미스트, 수증기, 낙수 또는 염분 등이 없는 실내

1000m 이하.
(높이가 1000m 이상일 때는 감속이 필요하며, 1000m마다 높이를 높이면
출력전류가 정격전류의 약 10%만큼 감소합니다.)

-10℃~+40℃
(주변온도가 40℃~50℃일 때는 등급을 낮추거나 방열을 강화하여 주시기 바랍니다)

95%RH 보다 낮을것, 결로 현상 없을것

5.9m/s²(0.6G) 미만

-40℃~+70℃

IP20

강제 공냉
